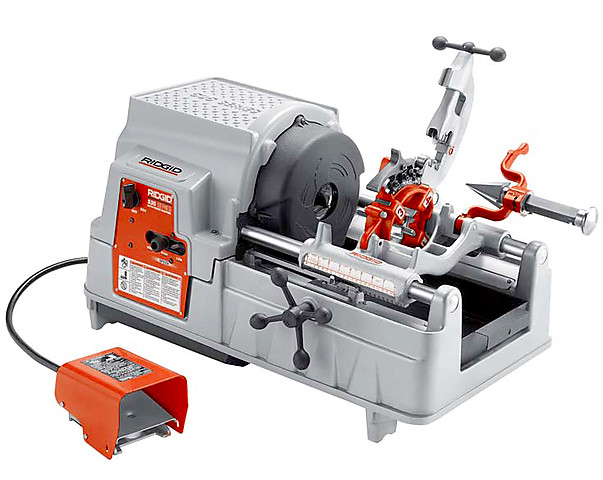

Резьбонарезной станок Ridgid 535A для труб до 50 мм и болтов до 50 мм

Резьбонарезной станок Ridgid 535A для труб до 50 мм и болтов до 50 мм

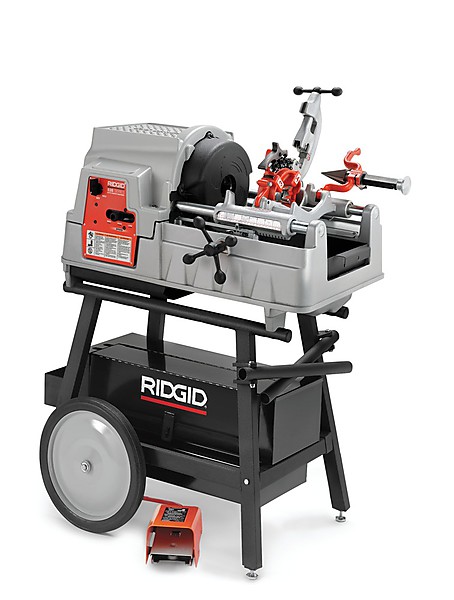

Резьбонарезной станок RIDGID 535A на подставке RIDGID 200A

Автоматический разьбонарезной станок RIDGID 535A с автоматическим патроном, который зажимает и центрирует трубы или прутки во время работы. Является полным аналогом предыдущей модели (535), поэтому все комплектующие взаимозаменяемы. Данный станок подходит для длительных и беспрерывных операций по нарезке резьбы на предприятиях металлообрабатывающей промышленности или в специализированных мастерских. Совместно с желобонакатчиками может быть использован в качестве привода для накатывания желобов на трубах.

Технические характеристики

Размеры труб 1/8 - 2" (3 - 50 мм)
с резьбонарезной головкой 141 2 1/2 - 4" (62 -100 мм)
Размеры болтов 1/4 - 2” (8 - 50 мм)
Переключатели типа ВПЕРЕД/ВЫКЛ./НАЗАД (FOR/OFF/REV) и встроенная педаль-пускатель.
Зажимной патрон автоматический с четырьмя коваными губками с возможностью перестановки в обратном направлении
Задний центрирующий патрон автоматический, только для центрирования
Труборезы самоцентрирующиеся, полностью плавающие
Выпускаются две модели:
1. Одна модель — стандартная Роликовый труборез модели 820, размеры труб 1⁄8 - 2" (6 - 50 мм), размеры болтов 1⁄4 - 1" (8 - 25 мм).
2. Вторая модель — дополнительная Труборез с лезвиями модели 821, размеры труб 1⁄2 - 2" (15 - 50 мм).
Зенковка Конус с 5-ю канавками, правая, 1⁄8 - 2" (3 - 50 мм).
Масляный насос самопрокачивающий шестеренчатый масляный насос

Особенности

  • Автоматический зажимной патрон.
  • Большая емкость с маслом 6,6 литра (1,75 галлона).
  • Большой лоток для стружки.
  • Большая верхняя крышка — удобная подставка для инструментов и фитингов вовремя работ.
  • Каретка с большим клиренсом.
  • Можно использовать с резьбонарезной головкой модели 141.
  • Применяются резьбонарезные головки моделей 816/817 (полуавтоматические), модели 815A (самооткрывающиеся) или модели 811A (быстрооткрывающиеся).
  • Имеется линейка для быстрого и точного среза заготовки.
  • Имеется комбинированная правая/левая зенковка.

Базовая комплектация

  • Масло для резьбонарезки
  • Гребенки, 1/2 - 3/4 BSPT
  • Гребенки, 1 - 2 BSPT
  • Зенковка в сборе 341
  • Труборез в сборе 820
  • Режущий ролик, E1032
  • Шестигранный ключ 5/32
  • Шестигранный ключ 3/16
  • Резьбонарезная головка, 811A, быстрооткрывающаяся, BSPT, левосторонние гребенки.

Демонстрация работы резьбонарезного станка RIDGID 535A

Параметры и стоимость резьбонарезных станков RIDGID

Артикул Модель Резьбонарезная головка Об/мин Напряжение, В Частота, Гц Фаза Тип двигателя Потребляемая сила тока, А Мощность, Вт Вес, кг Цена, руб
33471535A 811A 36 230 25 - 60 1 Универсальная 8 1500 122  1827400.00
33481535A 811A 36 115 25 - 60 1 Универсальная 15 1500 122  1827400.00
33501535A 811A 35/70 400 50 3 Индукция 3.5/5.1 1350/1700 158  1852300.00
33511535A 815A 35/70 400 50 3 Индукция 3.5/5.1 1350/1700 1581882800.00

Дополнительные принадлежности

Артикул Модель Описание Вес, кг Цена, руб
42365341 Зенковка в сборе 341 3,2  59200.00
42390820 Труборез в сборе 820 3,9  99300.00
92457100A Универсальная подставка на ножках 34,5  127600.00
92462150A Универсальная подставка на колесах 46,7  210800.00
92467200A Универсальная подставка на колесах, с ящиком 47,2  303200.00
51005819 Патрон для изготовления "бочат", укомплектованный, 1/2" - 2" NPT 4,8  122600.00
41620-Смазка 0,5  по запросу
35867839 Набор переходников для машины модели 1822/535A 7,5  29900.00
97882535A Комплект 141 для автоматического зажимного патрона станка модели 535 с кареткой, имеющей большой клиренс 5,4  159300.00
12138535A Комплект резьбонарезного оборудования для резки в левую сторону 1,2  38200.00
424854U 4 головки 3,9  50200.00
424906U 6 головок 5,7  58800.00
97065811A Быстрооткрывающаяся резьбонарезная головка, правая, NPT 5,7  121800.00
97075815A Резьбонарезная головка 815A , 1/8 - 2" NPT, самооткрывающаяся, правая 5,9  143200.00
23282842 Универсальная резьбонарезная головка 5,7  145600.00
97070811A Резьбонарезная головка 815A , 1/8" - 2" NPT, самооткрывающаяся, правая 5,7  122300.00
97080815A 815A , самооткрывающаяся резьбонарезная головка, 1/8 - 2" BSPT 5,9  143400.00
97045531 Резьбонарезная головка для болтов, быстрооткрывающаяся, правая/левая, 1/4" - 1" 3,4  100800.00
97050532 Резьбонарезная головка для болтов, быстрооткрывающаяся, правая/левая, 1 1/8" - 2" 4,1  100800.00
68160819 Патрон для изготовления "бочат", 1/2 - 2" BSPT 4,8  по запросу
23297856 Универсальная, британская 5,7136000.00
