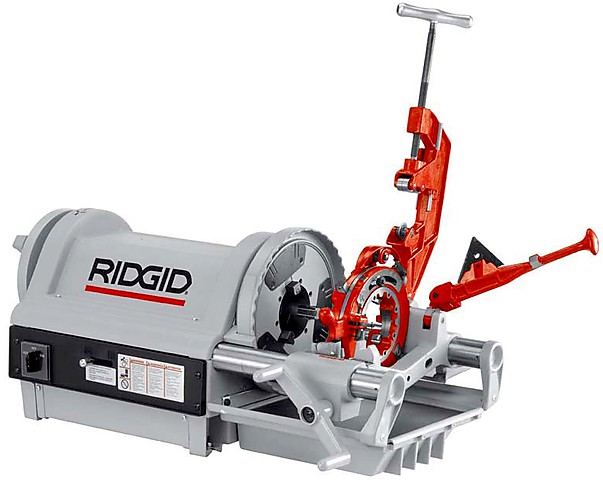

Резьбонарезной станок RIDGID 1224 для труб до 100 мм и болтов до 50 мм

Резьбонарезной станок RIDGID 1224 для труб до 100 мм и болтов до 50 мм
Резьбонарезной станок RIDGID 1224 на подставке 200A с ящиком для инструментов

Резьбонарезной станок RIDGID 1224 для длительных и беспрерывных операций по нарезке резьбы на трубах из черного металла, оцинкованных или имеющих пластиковое покрытие, на кабелепроводах из нержавеющей стали, IMC и толстостенных кабелепроводах, а также на прутках твердостью до 30 единиц по Роквеллу.

Технические характеристики

Номинальный размер труб
при 36 об/мин: 1/4 - 2" (6 - 100 м)
при 12 об/мин: 2-1/2 - 4" (65 - 100 мм)
с резьбонарезной головкой модели 161: 4 - 6" (100 - 150 мм)
Размеры болтов 1/4 - 2" (6 - 50 мм)
Управление электродвигателем Поворотный переключатель типа "назад/выкл./вперед" (FOR/OFF/REV) для больших нагрузок и встроенная педаль-пускатель.
Редуктор Двухскоростной редуктор с передаточным отношением 3:1
Зажимной патрон Быстрозажимной со сменными губками кулачков
Задний центрирующий патрон кулачкового действия
Масляный насос самопрокачивающийся, шестеренчатый с автореверсированием и равномерным потоком
Система подачи масла Через резьбонарезную головку

Особенности

  • Специальный асинхронный электродвигатель с постоянно подсоединенным конденсатором позволяет инструменту модели 1224 нарезать резьбу на всем ассортименте материалов даже при падении напряжения.
  • Универсальная резьбонарезная головка 1⁄4 - 2"; резьбонарезная головка со ступенчатой регулировкой 2 1⁄2 - 4" позволяют нарезать коническую или цилиндрическую резьбу NPT/NPSM или резьбу BSPT/BSPP.
  • Непрерывная и качественная смазка гребенок и рабочей заготовки через головку.

Базовая комплектация

  • Резьбонарезная головка, 711, самооткрывающаяся, универсальная, левосторонние гребенки
  • Резьбонарезная головка, 714, самооткрывающаяся, со ступенчатой регулировкой, левосторонние гребенки
  • Гребенки 1224 2 - 1/2" - 4 NPT HS
  • Комплект гребенок для универсальных резьбонарезных головок, легированная сталь, 1/2"-3/4"
  • Комплект гребенок для универсальных резьбонарезных головок, легированная сталь, 1" - 2"
  • Роликовый труборез 1/4" - 4"
  • Зенковка лезвийного типа 1/4" - 4"
  • Режущий ролик
  • Шестигранный ключ 3/16"
  • Шестигранный ключ 7/32
  • Шестигранный ключ 1/4"
  • Масло для резьбонарезки
  • Ключ, 3/4, комбинированный
  • Ящик для инструментов

Видеообзор резьбонарезного станка RIDGID 1224

Параметры и стоимость резьбонарезных станков RIDGID

Артикул Модель Описание Вес, кг Цена, руб
261071224Станок с комплектом принадлежностей для нарезания трубной резьбы BSPT 1/4 - 4"220 2666900.00
314421224Станок с комплектом принадлежностей для нарезания трубной резьбы NTP 1/4 - 4"2202860700.00

Резьбонарезные головки

Резьбонарезные головки поставляются без гребенок. Все резьбонарезныеголовки обеспечивают смазку через головку.
Артикул Модель Описание Размер труб, дюйм Вес, кг Цена, руб
26132711 Резьбонарезная головка, 711, самооткрывающаяся, универсальная, левосторонние гребенки 1/4 - 2 5,6  187800.00
26137911 Резьбонарезная головка, 911, самооткрывающаяся, BSPT, левосторонние гребенки 1/4 - 2 5,6  185400.00
26142713 Универсальная, быстрооткрывающаяся, левая, NPT 1/4 - 2 5,6  183300.00
26147913 Резьбонарезная головка, 913, быстрооткрывающаяся, BSPT, левосторонние гребенки 1/4 - 2 5,6  181800.00
26152714 Резьбонарезная головка, 714, самооткрывающаяся, со ступенчатой регулировкой, левосторонние гребенки 2 1/2 - 4 13,6  337200.00
26157914 Со ступенчатой регулировкой, самооткрывающаяся, правая, BSPT 2 1/2 - 4 13,6  331000.00
26162541 Для болтов, быстрооткрывающаяся, правая/левая 1/4 - 1 3,4  127600.00
26167542 Для болтов, быстрооткрывающаяся, правая/левая 1 1/8 - 2 4,2  154500.00
55447725 Головка с лезвием для нарезания желобков 2 1/2 - 4 13,6  291400.00
55452766 Труборез с лезвиями 3/4 - 4 9,5  526500.00
57492-Комплект гребенок для нарезания желобков, 4"  *- 1,0  83700.00
57497-Комплект гребенок для нарезания желобков, 2 1/2 - 3 1/2"  *2 1/2 - 3 1/2 1,0  83700.00
57502-Только лезвие для нарезания желобков, 4"  *- -  42300.00
57507-Только лезвие для нарезания желобков, 2 1/2 - 3 1/2"  *- -  42300.00
58712-Коронка для инструмента - - 56600.00

Гребенки для труб

Резьбу NPSM/BSPP нарезают с помощью регулируемой резьбонарезной головкиNPT/BSPT. Более подробную информацию см. в руководстве.
Артикул Описание Размеры труб, дюйм Вес, кг Цена, руб
26192Гребенки 1224 2 - 1/2" - 4 NPT HS 2 1/2 - 4 1,0  69300.00
336421224 быстрорежущие гребенки Гребенки BSPT 2 1/2 - 4 1,0  69300.00
318271224 быстрорежущие гребенки Гребенки NPT для труб с пластмассовым покрытием 2 1/2 - 4 1,0  72500.00
318321224 быстрорежущие гребенки Гребенки BSPT для труб с пластмассовым покрытием 2 1/2 - 4 1,0  72400.00
322371224 быстрорежущие гребенки Гребенки NPT для труб из ПВХ 2 1/2 - 4 1,0  65800.00
322421224 быстрорежущие гребенки Гребенки BSPT для труб из ПВХ 2 1/2 - 4 1,0  66100.00
330571224 быстрорежущие гребенки Гребенки NPT для нержавеющей стали 2 1/2 - 4 1,0  69300.00
330721224 45˚ гребенки для снятия фаски 2 1/2 - 4 1,0  89000.00
330771224 37 1⁄2˚ гребенки для снятия фаски 2 1/2 - 4 1,0  89000.00
449921224 комплект направляющих для снятия фаски 2 1/2 - 4 1,0  61800.00
449971224 только лезвие для скоса кромки под 37 1⁄2˚ - -  30900.00
450021224 только лезвие для скоса кромки под 45˚ - - 33300.00

Дополнительные принадлежности

Артикул Модель Описание Размеры труб, дюйм Вес, кг Цена, руб
51005819 Патрон для изготовления "бочат", укомплектованный, 1/2" - 2" NPT 0 - 2 4,8  122600.00
61122840A Универсальный вал привода - 14,1  127400.00
26187Комплект вставных зубьев зажимных губок и комплект для накатки на трубах с полиэтиленовым покрытием - 0,1  60100.00
26212764 Роликовый труборез 1/4" - 4" - 8,6  144400.00
26217744 Зенковка лезвийного типа 1/4" - 4" - 5,9  103200.00
26707Смазка для трансмиссии, 1 фунт - 0,5  4800.00
34157419 Патрон для изготовления "бочат", 2 1/2" NPT - 2,5  98500.00
34162419 Патрон для изготовления "бочат", 3" NPT - 2,5  107400.00
34167419 Патрон для изготовления "бочат", 4" NPT - 2,5  108600.00
34172419 Патрон для изготовления "бочат", 21/2" BSPT - 2,5  по запросу
34177419 Патрон для изготовления "бочат", 3" BSPT - 2,5  по запросу
34182419 Патрон для изготовления "бочат", 4" BSPT - 2,5  108600.00
34577Лезвие зенковки 1/4" - 4" - 0,2 41700.00
