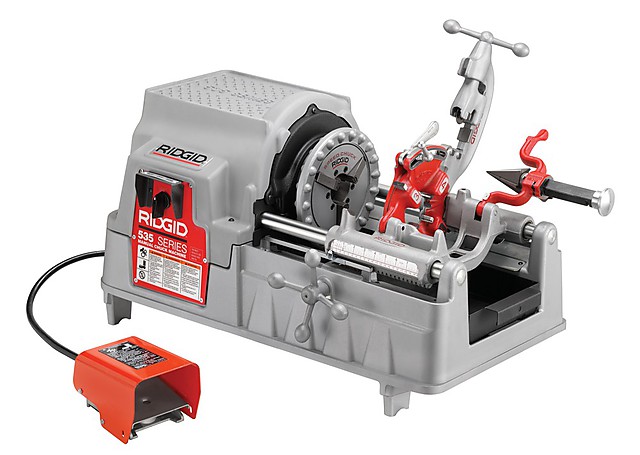

Резьбонарезной станок Ridgid 535 для труб до 50 мм и болтов до 52 мм

Резьбонарезной станок Ridgid 535 для труб до 50 мм и болтов до 52 мм

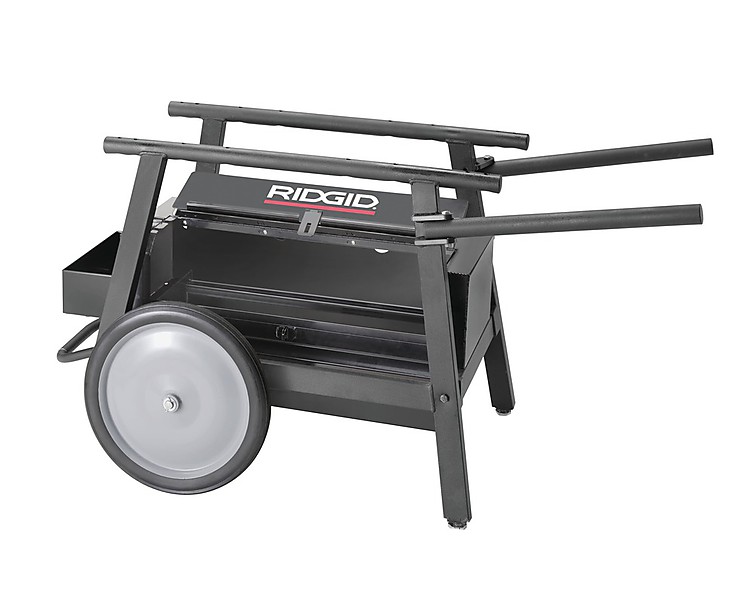

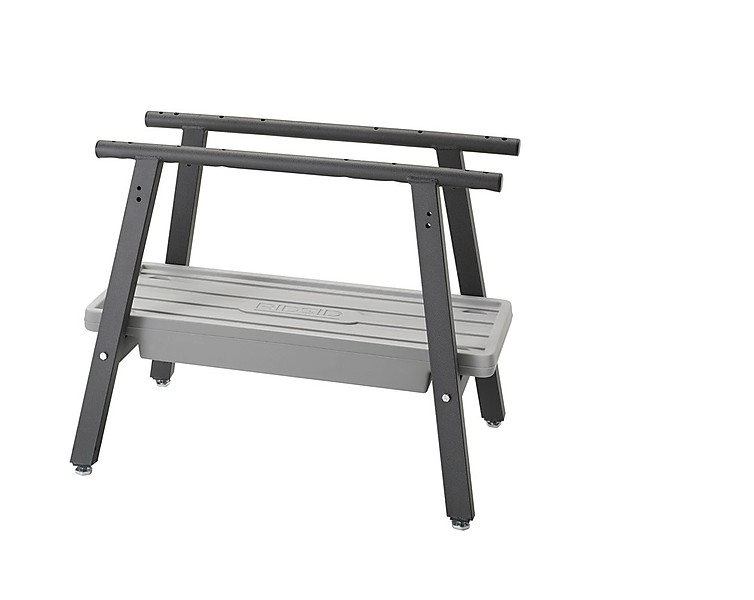

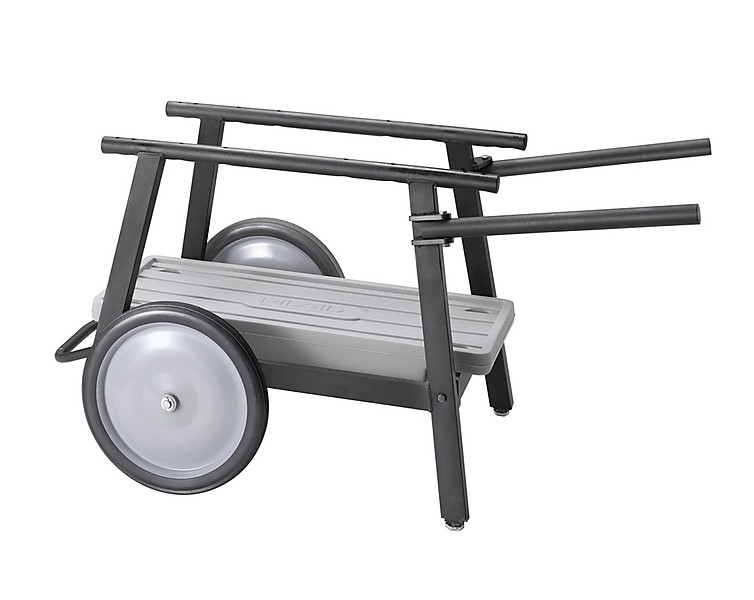

Универсальная подставка на ножках - модель 100A Универсальная подставка на колесах - модель 150A Универсальная подставка на колесах, с ящиком - модель 200A

Многофункциональный резьбонарезной станок RIDGID 535 выпускается в двух вариантах, с однфазным двигателем мощностью 1.5 кВт и трехфазным двухскоростным 1.7 кВт. Станок подходит для непрерывного нарезания резьбы в течение длительного времени. Большой лоток, емокстью 6 литров для сбора стружки и емкость для сбора масла с самонакачивающимся насосом. Так же, станок оснащен зенковкой и роликовым труборезом, таким образом, он позволяет производить сразу несколько операций без применения дополнительных инструментов. По заказу поставляется тележка, на которую можно сверху установить сам станок, а на нижней полке размещать ящик для инструментов. Тележка облечит перемещение станка и хранение.

Технические характеристики

Размеры труб 1/8–2" (3–50 мм)
с резьбонарезной головкой 141: 2 1/2–4" (62–100 мм)
с резьбонарезной головкой 161: 4–6" (100–150 мм)
Размеры болтов 1/4–2" (6–50 мм)
Переключатели типа вперед/выкл./назад и встроенная педаль-переключатель
Зажимной патрон Быстрозажимной патрон Chuck™ с тремя сменными губками кулачков
Задний центрирующий патрон кулачкового действия, вращается вместе с зажимным патроном
Труборезы самоцентрирующиеся, полностью плавающие. Доступны две модели: роликовый труборез стандартной модели 820, размеры труб 1/8–2" (3–50 мм), размеры болтов 1/4–1" (6–25 мм). Труборез с лезвиями дополнительной модели 821, размеры труб 1⁄2–2" (12–50 мм)
Зенковка Конус с 5-ю канавками, правая, 1⁄8–2" (3–50 мм)
Масляный насос Самопрокачивающий шестеренчатый масляный насос
Зенковки Имеется комбинированная правая/левая зенковка

Особенности

  • Большой лоток для масла емкостью 6,6 л.
  • Большой лоток для стружки.
  • Большая верхняя крышка для удобного размещения инструментов и фитингов.
  • Каретка с большим клиренсом упрощает процесс нарезания резьбы.
  • Быстрозажимной патрон с центрами губок кулачков и мгновенным захватом рабочей заготовки.
  • Можно использовать с резьбонарезными головками моделей 141 и 161.
  • Применяются резьбонарезные головки моделей 816/817 (полуавтоматические), модели 815A (самооткрывающиеся) или модели 811A (быстрооткрывающиеся).
  • Имеется линейка для быстрого и точного среза заготовки.

Видеообзор резьбонарезного станка RIDGID 535

Параметры и стоимость резьбонарезных станков RIDGID

Артикул Модель Описание Резьбонарезная головка Об/мин Напряжение, В Частота, Гц Фаза Тип двигателя Потребляемая сила тока, А Мощность, Вт Вес, кг Цена, руб
66630535 Патронный станок молотка BSPT 1/2"-2" 811A 36 230 50 - 60 1 Универсальная 15 1500114,0  1581600.00
12451535 Патронный станок молотка BSPT 1/2"-2" 815A 35/70 400 50 3 Индукция 3.5/5.1 1350/1700158,0  1867700.00
10971535 Патронный станок молотка BSPT 1/2"-2" 811A 36 115 50 - 60 1 Универсальная 15 1500114,0  1784000.00
10981535 Станок с зажимным патроном типа "молот" BSPT 1/2"-2" 815A 36 230 50 - 60 1 Универсальная 7.5 1500114,0  1684000.00
12441535 Станок с зажимным патроном типа "молот" BSPT 1/2"-2" 811A 35/70 400 50 3 Индукция 3.5/5.1 1350/1700158,01833900.00

Дополнительные принадлежности

Артикул Модель Описание Вес, кг Цена, руб
16723-Соединительное звено привода в сборе для каретки с большим клиренсом 5,5  116200.00
42405844 Стержень привода для головки 141 2,6  42600.00
42415768 Соединительное звено привода в сборе 141 1,1  44700.00
51005819 Патрон для изготовления "бочат", укомплектованный, 1/2" - 2" NPT 4,8  122600.00
41620-Смазка 0,5  по запросу
42365341 Зенковка в сборе 341 3,2  59200.00
42390820 Труборез в сборе 820 3,9  99300.00
58007-Переходный кронштейн подставки для инструмента модели 535 до 1996 года выпуска 7,7  21400.00
92457100A Универсальная подставка на ножках 34,5  127600.00
92462150A Универсальная подставка на колесах 46,7  210800.00
92467200A Универсальная подставка на колесах, с ящиком 47,2  303200.00
96517MJ-1 Комплект резьбонарезного оборудования 535M для левой резки 1,6  136500.00
97365-Набор вкладышей для труб с пластмассовым покрытием 0,241700.00
