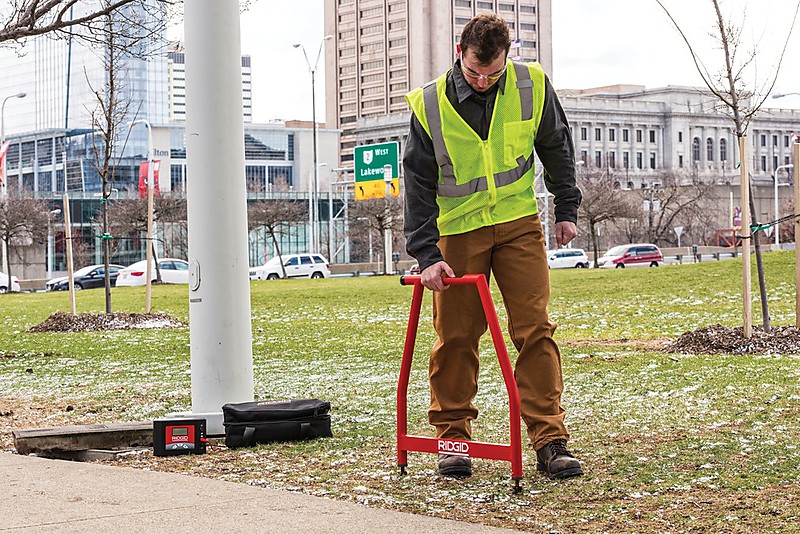

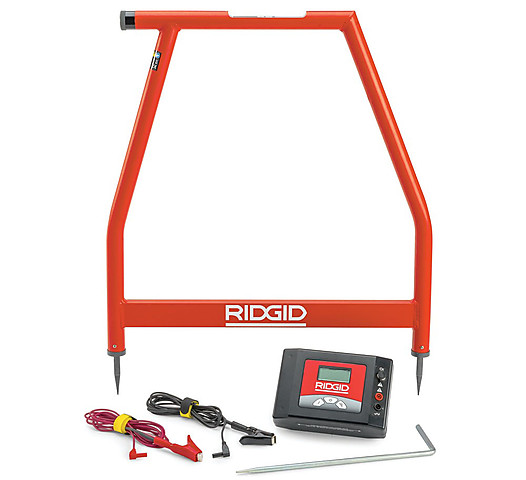

А-образная рама для поиска повреждений RIDGID - это специально разработанная система для простого определения мест повреждений в изоляции подземных кабельных линий. Включает в себя передатчик, с одной стороны подключаемый к кабелю, а с другой стороны заземленный, и поисковую рамку.
Технические характеристики передатчика FT-103
Идентификация повреждения:

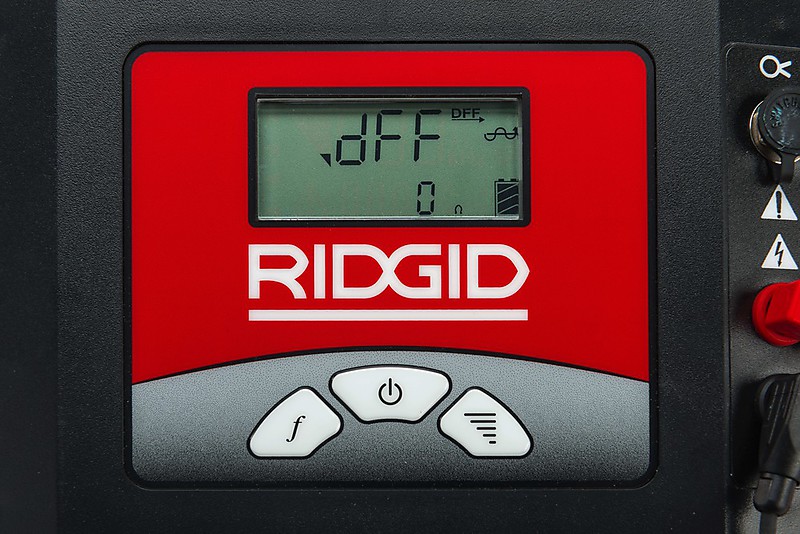

797 Гц - код “dFF”
Трассировка:
128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц
Прямое подключение:
128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц
Индукционные клещи:
8 кГц, 33 кГц, 93 кГц
Индукционная передача:
33 кГц, 93 кГц
Режим нагрузки:
от 5 Ом до 2 МОм
Выходная мощность:
до 3 Вт (Низкие, средние и высокие настройки)
Выходное напряжение:
5 В - 600 В
Источник питания:
8 батареек C (в комплекте)
Размеры (Д x Ш x В):
21.6 × 14.7 × 6,4 cм
Технические характеристики А-рамки FR-30
Глубина обнаружения повреждений:
до 6 м (в зависимости от условий)
Длина обнаружения повреждений:
до 4,8 км (в зависимости от условий)
Дисплей:
черно-белый, ЖК
Источник питания:
6 батареек AA
Размеры (Д x Ш x В):
77.0 × 77.2 × 3.8 cм
Особенности
Система специально разработана для определения мест повреждений.
Находит повреждения изоляции до 2 мегаОм.

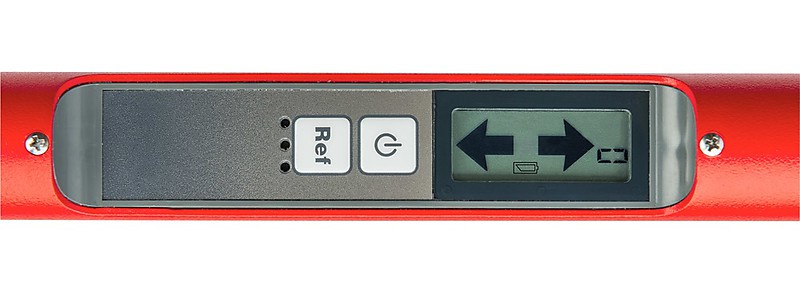

Справочное считывание для сравнения и идентификации места повреждения.
Прочная, легкая алюминиевая рама с порошковым покрытием.
Кнопки, защищенные от непогоды пленочным покрытием.
